[1]:
import numpy as np
import pandas as pd
import seaborn as sns
from astropy.table import Table, Column
from itertools import combinations
from sklearn import linear_model
import matplotlib.pyplot as plt
import matplotlib.colors as colors
from matplotlib.ticker import MultipleLocator
from mpl_toolkits.axes_grid1 import make_axes_locatable
from edge_pydb import EdgeTable
from edge_pydb.conversion import msd_co
from edge_pydb.plotting import xy2hist, xy2binned, gridplot
from adjustText import adjust_text
from scipy import stats, odr
np.seterr(invalid='ignore')
plt.rcParams["scatter.edgecolors"] = 'none'
Spatially resolved SF relations for EDGE¶
Here we use the matched 7” resolution database (surface densities not deprojected)¶
For CO, we use the ‘dil’ mask, which differs in velocity width from the ‘str’ mask. For non-detections we scale the ‘str’ noise down to the median velocity width for the ‘dil’ mask.¶
For SFR, we load the extinction uncorrected values, as well as the pixel-wise Balmer decrement corrected values, and the “adopted” values where the extinction is calculated after smoothing the H\(\alpha\) and H\(\beta\) images. The adopted values are used in most plots.¶
Detections must be >3\(\sigma\) in both CO and H\(\alpha\) with a valid extinction-corrected SFR measurement.¶
[2]:
# limit the columns we read to avoid information overload
sspcols = ['Name','ix','iy','mass_ssp_sm','sigstar_sm']
fluxcols = ['Name','ix','iy',
'flux_Halpha_sm','flux_Hbeta_sm','e_flux_Halpha_sm','e_flux_Hbeta_sm',
'flux_Halpha_sm3_sm','flux_Hbeta_sm3_sm',
'flux_sigsfr0_sm','e_flux_sigsfr0_sm',
'flux_sigsfr_corr_sm','e_flux_sigsfr_corr_sm','flux_AHa_corr_sm',
'flux_sigsfr_adopt_sm','flux_AHa_smooth3_sm',
'EW_Halpha_sm','BPT_sm','p_BPT_sm','SF_BPT_sm']
comomcols = ['Name','ix','iy','mom0_12','e_mom0_12','sigmol','e_sigmol']
# Read the tables
globaltab = EdgeTable('edge_califa.csv', cols=['Name','caMstars','caSFR'])
cofluxtab = EdgeTable('edge_coflux_smo7.csv', cols=['Name','coNomaskDv_smo7','coDilatedDv_smo7'])
try:
fluxtab = EdgeTable('edge_carma.2d_smo7.hdf5', path='flux_elines_sm', cols=fluxcols)
ssptab = EdgeTable('edge_carma.2d_smo7.hdf5', path='SSP_sm', cols=sspcols)
cotab = EdgeTable('edge_carma.2d_smo7.hdf5', path='comom_dil', cols=comomcols)
conomasktab = EdgeTable('edge_carma.2d_smo7.hdf5', path='comom_str', cols=['Name','ix','iy','e_mom0_12'])
print('Working on full EDGE database')
except:
fluxtab = EdgeTable('NGC4047.2d_smo7.hdf5', path='flux_elines_sm', cols=fluxcols)
ssptab = EdgeTable('NGC4047.2d_smo7.hdf5', path='SSP_sm', cols=sspcols)
cotab = EdgeTable('NGC4047.2d_smo7.hdf5', path='comom_dil', cols=comomcols)
conomasktab = EdgeTable('NGC4047.2d_smo7.hdf5', path='comom_str', cols=['Name','ix','iy','e_mom0_12'])
print('Working on NGC 4047 data')
Working on full EDGE database
[3]:
print('Median unmasked velocity width is',np.nanmedian(cofluxtab['coNomaskDv_smo7']))
print('Median masked velocity width is',np.nanmedian(cofluxtab['coDilatedDv_smo7']))
nsefactor = np.sqrt(np.nanmedian(cofluxtab['coDilatedDv_smo7'])/np.nanmedian(cofluxtab['coNomaskDv_smo7']))
print('Noise estimates will be scaled down by',nsefactor)
Median unmasked velocity width is 860.0
Median masked velocity width is 400.0
Noise estimates will be scaled down by 0.6819943394704735
[4]:
# consolidate the tables
fluxtab.join(ssptab, keys=['Name', 'ix', 'iy'])
fluxtab.join(cotab, keys=['Name', 'ix', 'iy'])
conomasktab['e_mom0max_12'] = nsefactor * conomasktab['e_mom0_12']
conomasktab.remove_column('e_mom0_12')
fluxtab.join(conomasktab, keys=['Name', 'ix', 'iy'])
fluxtab.join(globaltab)
# Use the error in extinction-corrected SFR for error in adopted SFR
fluxtab['e_flux_sigsfr_adopt_sm'] = fluxtab['e_flux_sigsfr_corr_sm']
fluxtab['t_dep'] = fluxtab['sigmol'].quantity/fluxtab['flux_sigsfr_adopt_sm'].quantity
fluxtab['f_mol'] = fluxtab['sigmol'].quantity/fluxtab['sigstar_sm'].quantity
fluxtab['ssfr'] = fluxtab['flux_sigsfr_adopt_sm'].quantity/fluxtab['sigstar_sm'].quantity
# Global offset from the main sequence
fluxtab['delSFR'] = fluxtab['caSFR'] - (0.81*fluxtab['caMstars']-8.34)
print(fluxtab.colnames)
['Name', 'ix', 'iy', 'flux_Halpha_sm', 'flux_Hbeta_sm', 'e_flux_Halpha_sm', 'e_flux_Hbeta_sm', 'flux_Halpha_sm3_sm', 'flux_Hbeta_sm3_sm', 'flux_sigsfr0_sm', 'e_flux_sigsfr0_sm', 'flux_sigsfr_corr_sm', 'e_flux_sigsfr_corr_sm', 'flux_AHa_corr_sm', 'flux_sigsfr_adopt_sm', 'flux_AHa_smooth3_sm', 'EW_Halpha_sm', 'BPT_sm', 'p_BPT_sm', 'SF_BPT_sm', 'mass_ssp_sm', 'sigstar_sm', 'mom0_12', 'e_mom0_12', 'sigmol', 'e_sigmol', 'e_mom0max_12', 'caMstars', 'caSFR', 'e_flux_sigsfr_adopt_sm', 't_dep', 'f_mol', 'ssfr', 'delSFR']
WARNING: MergeConflictWarning: In merged column 'Name' the 'description' attribute does not match (Galaxy Name != CALIFA Name). Using CALIFA Name for merged output [astropy.utils.metadata.merge]
The twodet array indicates pixels detected in CO and H\(\alpha\) and for which the Balmer decrement correction could be applied.¶
[5]:
# Apply a 3-sigma cut to CO and Halpha
codet = fluxtab['mom0_12'] > 3*fluxtab['e_mom0_12']
hadet = fluxtab['flux_Halpha_sm'] > 3*fluxtab['e_flux_Halpha_sm']
sfdet = hadet & ~np.isnan(fluxtab['flux_sigsfr_adopt_sm'])
twodet = codet & sfdet
np.count_nonzero(twodet)
[5]:
7042
Identify which galaxies contribute the most pixels to the plot.¶
[6]:
df = pd.DataFrame(fluxtab['Name'][twodet])
pd.set_option('display.max_rows', 1000)
df2 = df['Name'].value_counts().to_frame()
print(df2)
count
Name
NGC2253 190
NGC6060 187
NGC5480 167
NGC4047 143
NGC5908 141
NGC6301 137
NGC6155 132
NGC6361 131
NGC5980 130
NGC6478 128
NGC2906 126
NGC5633 126
NGC5218 122
NGC2639 119
NGC4210 116
NGC5016 114
NGC5614 113
UGC04132 112
NGC3811 112
NGC2347 109
IC4566 104
NGC5406 103
NGC2410 103
NGC6004 102
UGC09476 102
NGC6186 98
NGC0551 98
NGC0477 96
NGC5953 91
NGC0523 89
IC0944 86
UGC05111 82
UGC10123 79
NGC2487 78
NGC4711 78
NGC5056 77
IC1199 75
IC2247 73
NGC5520 72
NGC0496 69
UGC03973 69
UGC08107 68
NGC3994 67
UGC04029 66
UGC09537 66
UGC09665 66
NGC4644 65
IC2487 65
NGC3815 60
IC0480 60
NGC4470 59
UGC10043 55
NGC5000 55
IC1683 55
UGC03969 55
UGC09542 54
NGC6394 53
UGC03539 53
UGC10384 53
NGC5934 50
UGC09067 50
NGC7738 49
NGC2916 48
NGC6168 48
UGC10205 47
NGC4149 47
NGC6314 47
UGC10710 45
NGC5394 45
NGC5784 44
UGC08267 43
NGC2730 43
NGC2623 42
NGC4961 41
UGC09759 40
NGC5930 40
UGC04461 40
NGC5205 39
NGC0447 37
NGC7819 36
UGC05359 35
UGC09892 35
NGC3303 30
UGC05108 30
IC5376 29
NGC4676A 29
NGC5947 29
ARP220 26
NGC5657 26
UGC05598 26
NGC5732 24
NGC2480 23
UGC09919 23
UGC03253 22
NGC3381 22
UGC10380 20
NGC4185 19
UGC07012 18
IC0540 17
UGC04280 16
NGC4211NED02 15
NGC6310 15
UGC09873 15
UGC00809 13
NGC1167 10

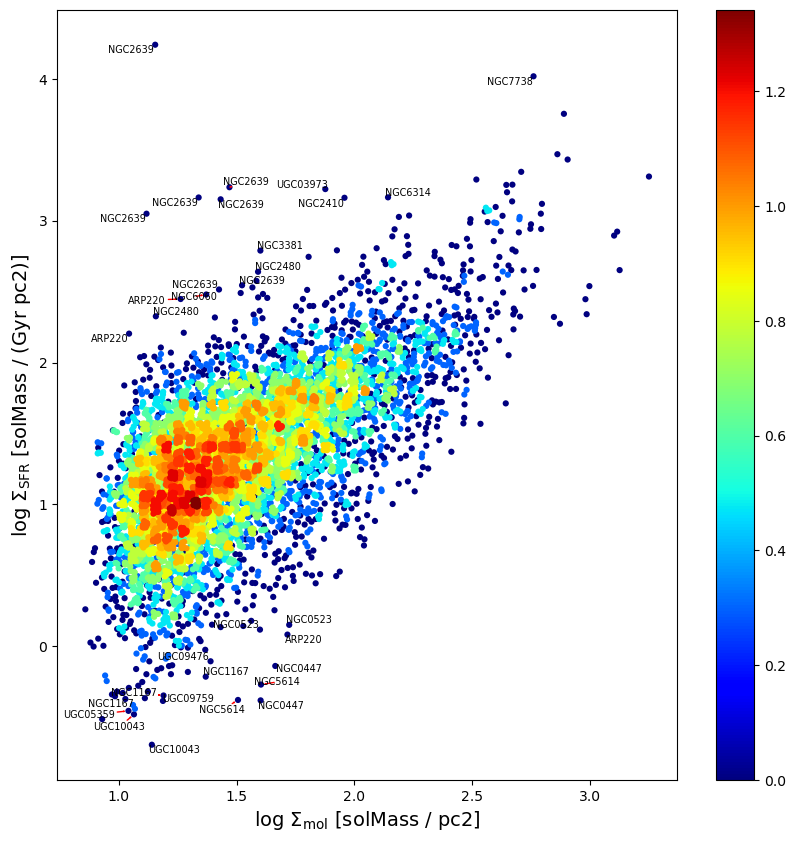

Identify outliers¶
[7]:
x_det, y_det, z_det, *hist = xy2hist(fluxtab['sigmol'][twodet],
fluxtab['flux_sigsfr_adopt_sm'][twodet], log=True)
fig, ax = plt.subplots(figsize=(10,10))
sc = ax.scatter(x_det, y_det, c=z_det, s=20, cmap='jet')
plt.xlabel(r'log $\Sigma_{\rm mol}$ ['+str(fluxtab['sigmol'].unit)+']',fontsize=14)
plt.ylabel(r'log $\Sigma_{\rm SFR}$ ['+str(fluxtab['flux_sigsfr_adopt_sm'].unit)+']',fontsize=14)
cb = plt.colorbar(sc)
select = twodet & ((fluxtab['t_dep'] > 30) | (fluxtab['t_dep'] < 0.1))
xpos = np.log10(fluxtab['sigmol'][select])
ypos = np.log10(fluxtab['flux_sigsfr_adopt_sm'][select])
lbl = fluxtab['Name'][select]
texts = [plt.text(xpos[i], ypos[i], lbl[i], ha='center', va='center',size='x-small')
for i in range(len(xpos))]
adjust_text(texts, arrowprops=dict(arrowstyle='->', color='red'))
unique, counts = np.unique(lbl, return_counts=True)
print(np.asarray((unique[(-counts).argsort()], sorted(counts, reverse=True))).T)
[['NGC2639' '7']
['ARP220' '3']
['NGC1167' '3']
['NGC2480' '2']
['NGC5614' '2']
['NGC0523' '2']
['NGC0447' '2']
['UGC10043' '2']
['NGC3381' '1']
['UGC09759' '1']
['NGC6060' '1']
['NGC6314' '1']
['NGC7738' '1']
['UGC03973' '1']
['UGC05359' '1']
['UGC09476' '1']
['NGC2410' '1']]
Spatially resolved CO vs. Halpha (both tracers detected)¶
[8]:
def model(p, x):
a, b = p
return a + b*x
def fitODR(x ,y, xerr=None, yerr=None, verbose=False):
sorted=np.argsort(x)
xfit = x[sorted]
yfit = y[sorted]
if xerr is not None:
xerrfit = xerr[sorted]
else:
xerrfit = None
if yerr is not None:
yerrfit = yerr[sorted]
else:
yerrfit = None
b, a, rval, pval, std_err = stats.linregress(xfit, yfit)
print("\nLineregress parameters: {:.2f} + x*({:.2f}+/-{:.2f})".format(
a, b, std_err))
# --- scipy ODR approach
linear = odr.Model(model)
mydata = odr.RealData(x, y, sx=xerr, sy=yerr)
myodr = odr.ODR(mydata, linear, beta0=[a,b])
myoutput = myodr.run()
if verbose:
print("\n======== Results from scipy.odr =========")
myoutput.pprint()
c, d = myoutput.beta
c_err, d_err = myoutput.sd_beta
yscat = np.std(yfit-model([c, d], xfit))
return c, c_err, d, d_err, yscat
[9]:
# Make the scatter plot (measured values)
fig, ax = plt.subplots(figsize=(8,8))
ax.set_aspect('equal')
valid = codet & hadet
x_dat = np.log10(fluxtab['mom0_12'][valid])
y_dat = np.log10(fluxtab['flux_Halpha_sm'][valid])
x_err = (fluxtab['e_mom0_12'][valid]/fluxtab['mom0_12'][valid])/np.log(10)
y_err = (fluxtab['e_flux_Halpha_sm'][valid]/fluxtab['flux_Halpha_sm'][valid])/np.log(10)
ycept0, e_ycept0, slp0, e_slp0, yscat0 = fitODR(x_dat, y_dat, x_err, y_err)
ycept1, e_ycept1, slp1, e_slp1, yscat1 = fitODR(x_dat, y_dat)
x_hist, y_hist, z_hist, *hist = xy2hist(x_dat, y_dat, log=False)
sc = ax.scatter(x_hist, y_hist, c=z_hist, s=20, cmap='jet')
ax.errorbar(x_dat, y_dat, xerr=x_err, yerr=y_err, ecolor='dimgrey',
ls='None', marker='None', zorder=-1, alpha=0.2)
# Plot the ODR fit
xlims = ax.get_xlim()
xmod = np.linspace(xlims[0],xlims[1],50)
ymod0 = model([ycept0, slp0], xmod)
ax.plot(xmod, ymod0, linestyle='--', linewidth=4, color='tab:olive', zorder=2, label='weighted ODR')
ymod1 = model([ycept1, slp1], xmod)
ax.plot(xmod, ymod1, linestyle=':', linewidth=4, color='magenta', zorder=2, label='unweighted ODR')
plt.xlabel('log CO intensity ['+str(fluxtab['mom0_12'].unit)+']',fontsize=14)
plt.ylabel(r'log H$\alpha$ intensity ['+str(fluxtab['flux_Halpha_sm'].unit)+']',fontsize=14)
cb = plt.colorbar(sc)
ax.legend(loc='lower right')

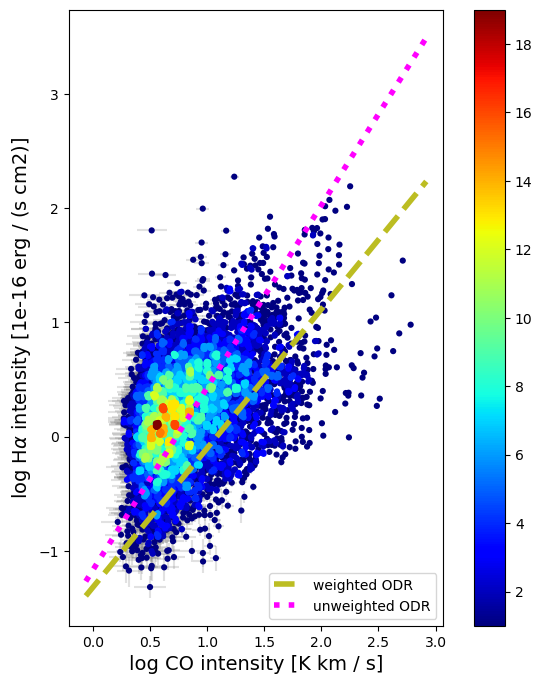

Lineregress parameters: -0.28 + x*(0.58+/-0.01)
Lineregress parameters: -0.28 + x*(0.58+/-0.01)
[9]:
<matplotlib.legend.Legend at 0x14f5dc400>

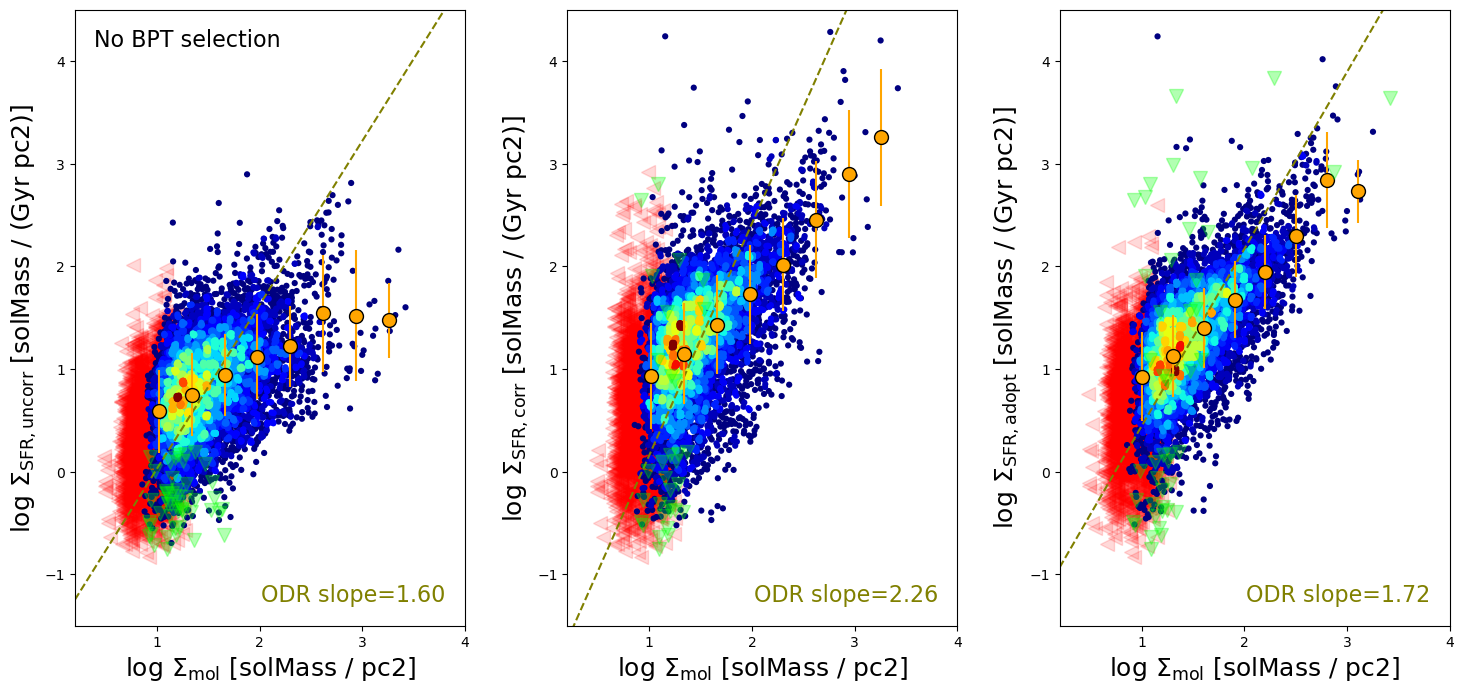

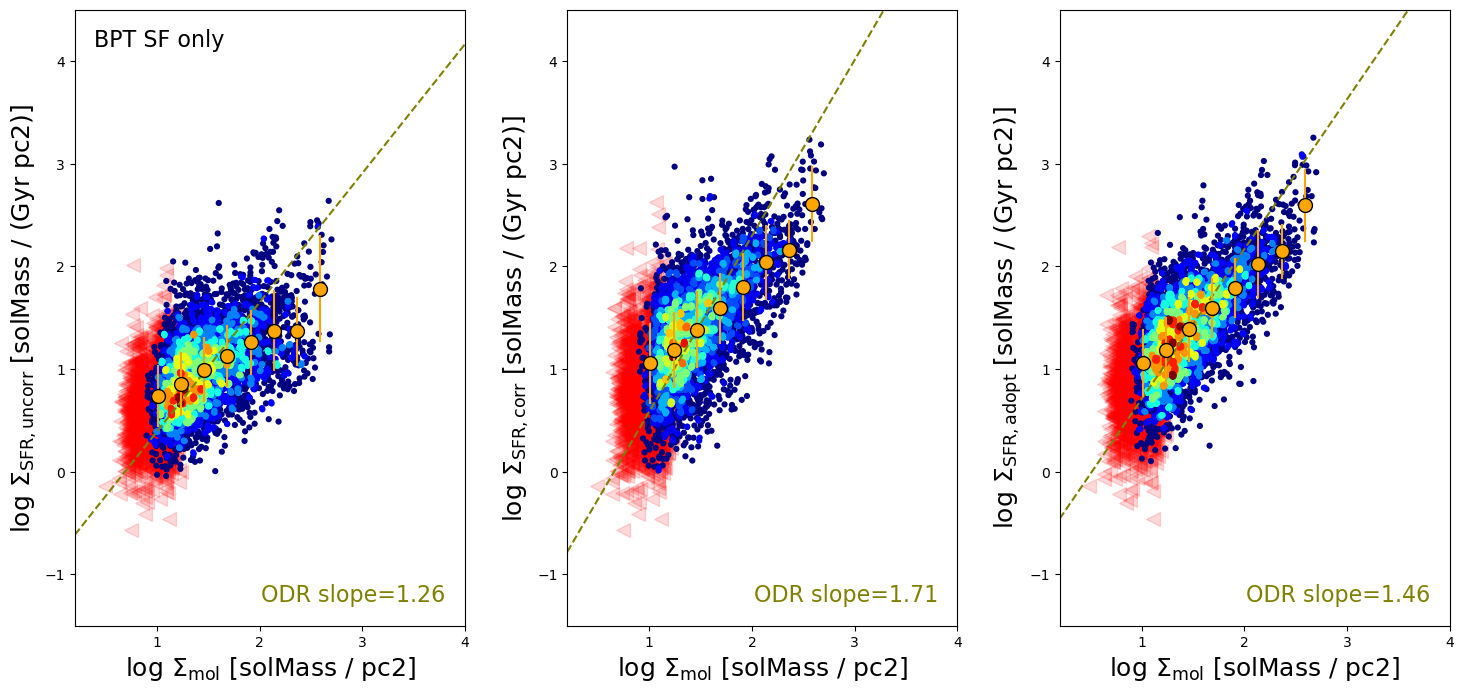

Compare extinction corrections for the spatially resolved SF law (unweighted ODR fit to detections in both axes)¶
[10]:
emom0max = False
for bptsel in [False, True]:
fig, axarr = plt.subplots(1, 3, figsize=(18,8))
ylbl = ['uncorr', 'corr', 'adopt']
for i, sfrcol in enumerate(['sigsfr0','sigsfr_corr','sigsfr_adopt']):
sfrname = 'flux_'+sfrcol+'_sm'
axarr[i].set_xlim(0.2,4)
axarr[i].set_ylim(-1.5,4.5)
# Select data to plot (must be loggable)
sf_det = hadet & ~np.isnan(fluxtab[sfrname]) & ~np.isnan(fluxtab['e_'+sfrname])
if bptsel:
xy_det = codet & sf_det & (fluxtab['SF_BPT_sm'] == 1)
coulim = ~codet & sf_det & (fluxtab['SF_BPT_sm'] == 1)
sfulim = codet & ~sf_det & (fluxtab['SF_BPT_sm'] == 1)
notdet = ~codet & ~sf_det & (fluxtab['SF_BPT_sm'] == 1)
else:
xy_det = codet & sf_det
coulim = ~codet & sf_det
sfulim = codet & ~sf_det
notdet = ~codet & ~sf_det
print('\nNumber detected in both axes:',len(np.nonzero(xy_det)[0]))
print('Not detected in sigmol:',len(np.nonzero(coulim)[0]))
print('Not detected in', sfrcol+':', len(np.nonzero(sfulim)[0]))
print('Not detected in either:',len(np.nonzero(notdet)[0]))
# Plot the ODR fit
x_dat = np.log10(fluxtab['sigmol'][xy_det])
y_dat = np.log10(fluxtab[sfrname][xy_det])
x_err = (fluxtab['e_sigmol'][xy_det]/fluxtab['sigmol'][xy_det])/np.log(10)
y_err = (fluxtab['e_'+sfrname][xy_det]/fluxtab[sfrname][xy_det])/np.log(10)
y0, e_y0, m, e_m, yscat = fitODR(x_dat, y_dat)
xlims = axarr[i].get_xlim()
xmod = np.linspace(xlims[0],xlims[1], 10)
ymod = model([y0, m], xmod)
axarr[i].plot(xmod, ymod, linestyle='--', color='olive', zorder=2)
# Plot the detections colored by histogram
x_det, y_det, z_det, *hist = xy2hist(x_dat, y_dat, log=False)
sc = axarr[i].scatter(x_det, y_det, c=z_det, s=20, cmap='jet')
x_bin, y_bin, y_binerr, ycnt = xy2binned(x_dat, y_dat, log=False, bins=8)
axarr[i].errorbar(x_bin, y_bin, yerr=y_binerr, color='None', marker='o', mec='k',
ecolor='orange', mfc='orange', ms=10, ls=':', label='all')
if emom0max:
codetlim = msd_co(3*fluxtab['e_mom0max_12'])
else:
codetlim = 3*fluxtab['e_sigmol']
axarr[i].plot(np.log10(codetlim[coulim]),
np.log10(fluxtab[sfrname][coulim]),
marker='<', alpha=0.15, color='r', ls='none', markersize=10,
zorder=-4, label=f'H$_2$ uplims ({np.sum(coulim)})')
axarr[i].plot(np.log10(fluxtab['sigmol'][sfulim]),
np.log10(3*fluxtab['e_'+sfrname][sfulim]),
marker='v', alpha=0.3, color='lime', ls='none', markersize=10,
zorder=4, label=f'SFR uplims ({np.sum(sfulim)})')
axarr[i].text(0.95,0.05, f'ODR slope={m:.2f}', size=16, ha='right',
va='center', color='olive', transform=axarr[i].transAxes)
axarr[i].set_xlabel(r'log $\Sigma_{\rm mol}$ ['+str(fluxtab['sigmol'].unit)
+']',fontsize=18)
axarr[i].set_ylabel(r'log $\Sigma_{\rm SFR,'+ylbl[i]+'}$ ['+
str(fluxtab[sfrname].unit)+']',fontsize=18)
if bptsel and i==0:
axarr[i].text(0.05,0.95, 'BPT SF only', size=16, ha='left',
va='center', transform=axarr[i].transAxes)
elif i==0:
axarr[i].text(0.05,0.95, 'No BPT selection', size=16, ha='left',
va='center', transform=axarr[i].transAxes)
axarr[i].set_aspect('equal')
axarr[i].xaxis.set_major_locator(MultipleLocator(1))
axarr[i].yaxis.set_major_locator(MultipleLocator(1))
if bptsel:
plt.savefig('ha_extinct_bptsel.pdf', bbox_inches='tight')
else:
plt.savefig('ha_extinct.pdf', bbox_inches='tight')
Number detected in both axes: 7102
Not detected in sigmol: 24535
Not detected in sigsfr0: 253
Not detected in either: 199235
Lineregress parameters: -0.02 + x*(0.58+/-0.01)
Number detected in both axes: 6926
Not detected in sigmol: 22386
Not detected in sigsfr_corr: 429
Not detected in either: 201384
Lineregress parameters: -0.12 + x*(0.95+/-0.02)
Number detected in both axes: 6913
Not detected in sigmol: 22310
Not detected in sigsfr_adopt: 442
Not detected in either: 201460
Lineregress parameters: -0.11 + x*(0.95+/-0.01)
Number detected in both axes: 4653
Not detected in sigmol: 9901
Not detected in sigsfr0: 0
Not detected in either: 10
Lineregress parameters: 0.12 + x*(0.59+/-0.01)
Number detected in both axes: 4652
Not detected in sigmol: 9897
Not detected in sigsfr_corr: 1
Not detected in either: 14
Lineregress parameters: 0.04 + x*(0.93+/-0.02)
Number detected in both axes: 4652
Not detected in sigmol: 9895
Not detected in sigsfr_adopt: 1
Not detected in either: 16
Lineregress parameters: 0.06 + x*(0.91+/-0.01)

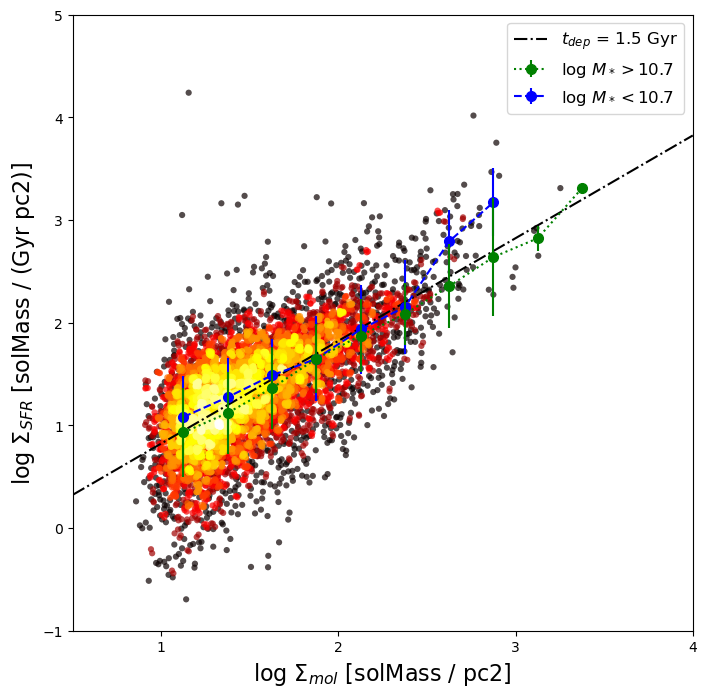

SF Law separated by stellar mass [cf. Fig. 17(a) of Bolatto+17]¶
[11]:
fig, ax = plt.subplots(figsize=(8,8))
xlims=[0.5, 4]
x_det, y_det, z_det, *hist = xy2hist(fluxtab['sigmol'][twodet],
fluxtab['flux_sigsfr_adopt_sm'][twodet], log=True)
ax.scatter(x_det, y_det, c=z_det, s=20, cmap='hot', alpha=0.7)
himass = twodet & (fluxtab['caMstars'] > 10.7)
print('Points from high-mass galaxies:',len(np.nonzero(himass)[0]))
lomass = twodet & (fluxtab['caMstars'] <= 10.7)
print('Points from low-mass galaxies:',len(np.nonzero(lomass)[0]))
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab['sigmol'][himass],
fluxtab['flux_sigsfr_adopt_sm'][himass], bins=10, range=[1,3.5])
ax.errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $M_*>10.7$')
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab['sigmol'][lomass],
fluxtab['flux_sigsfr_adopt_sm'][lomass], bins=10, range=[1,3.5])
ax.errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $M_*<10.7$')
# 1.5 Gyr depletion time
xmod = np.linspace(xlims[0], xlims[1], num=10)
ymod = xmod - np.log10(1.5)
ax.plot(xmod, ymod, ls='-.', color='k', label='$t_{dep}$ = 1.5 Gyr')
ax.set_xlabel(r'log $\Sigma_{mol}$ ['+str(fluxtab['sigmol'].unit)+']',fontsize=16)
ax.set_ylabel(r'log $\Sigma_{SFR}$ ['+str(fluxtab['flux_sigsfr_adopt_sm'].unit)+']',fontsize=16)
ax.set_xlim(xlims)
ax.set_ylim(-1,5)
ax.xaxis.set_major_locator(MultipleLocator(1))
ax.yaxis.set_major_locator(MultipleLocator(1))
plt.legend(fontsize='large')
Points from high-mass galaxies: 4128
Points from low-mass galaxies: 2914
[11]:
<matplotlib.legend.Legend at 0x16a32d810>

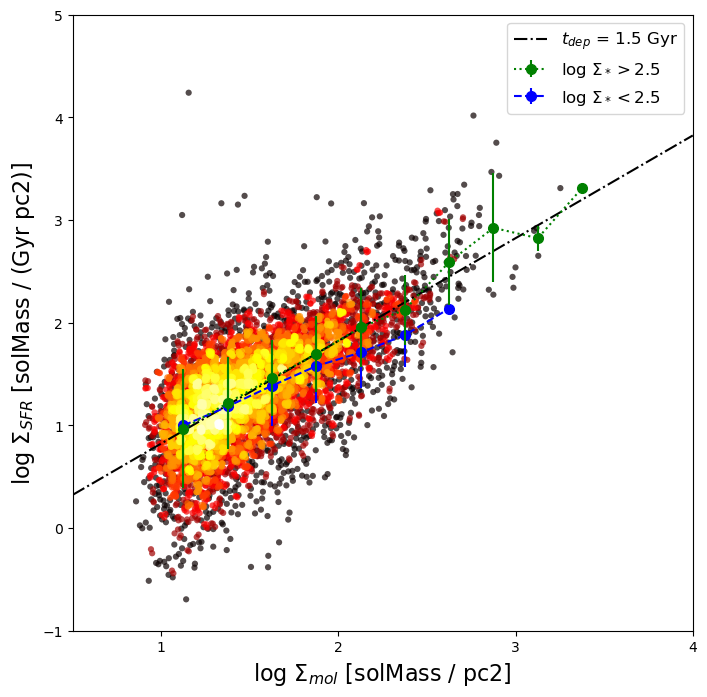

SF Law separated by stellar surface density¶
[12]:
fig, ax = plt.subplots(figsize=(8,8))
xlims=[0.5, 4]
x_det, y_det, z_det, *hist = xy2hist(fluxtab['sigmol'][twodet],
fluxtab['flux_sigsfr_adopt_sm'][twodet], log=True)
ax.scatter(x_det, y_det, c=z_det, s=20, cmap='hot', alpha=0.7)
himass = twodet & (fluxtab['sigstar_sm'] > 10**2.5)
print('High surface density points:',len(np.nonzero(himass)[0]))
lomass = twodet & (fluxtab['sigstar_sm'] <= 10**2.5)
print('Low surface density points:',len(np.nonzero(lomass)[0]))
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab['sigmol'][himass],
fluxtab['flux_sigsfr_adopt_sm'][himass], bins=10, range=[1,3.5])
ax.errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $\Sigma_*>2.5$')
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab['sigmol'][lomass],
fluxtab['flux_sigsfr_adopt_sm'][lomass], bins=10, range=[1,3.5])
ax.errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $\Sigma_*<2.5$')
# 1.5 Gyr depletion time
xmod = np.linspace(xlims[0], xlims[1], num=10)
ymod = xmod - np.log10(1.5)
ax.plot(xmod, ymod, ls='-.', color='k', label='$t_{dep}$ = 1.5 Gyr')
ax.set_xlabel(r'log $\Sigma_{mol}$ ['+str(fluxtab['sigmol'].unit)+']',fontsize=16)
ax.set_ylabel(r'log $\Sigma_{SFR}$ ['+str(fluxtab['flux_sigsfr_adopt_sm'].unit)+']',fontsize=16)
ax.set_xlim(xlims)
ax.set_ylim(-1,5)
ax.xaxis.set_major_locator(MultipleLocator(1))
ax.yaxis.set_major_locator(MultipleLocator(1))
plt.legend(fontsize='large')
High surface density points: 2215
Low surface density points: 4822
[12]:
<matplotlib.legend.Legend at 0x172fdccd0>

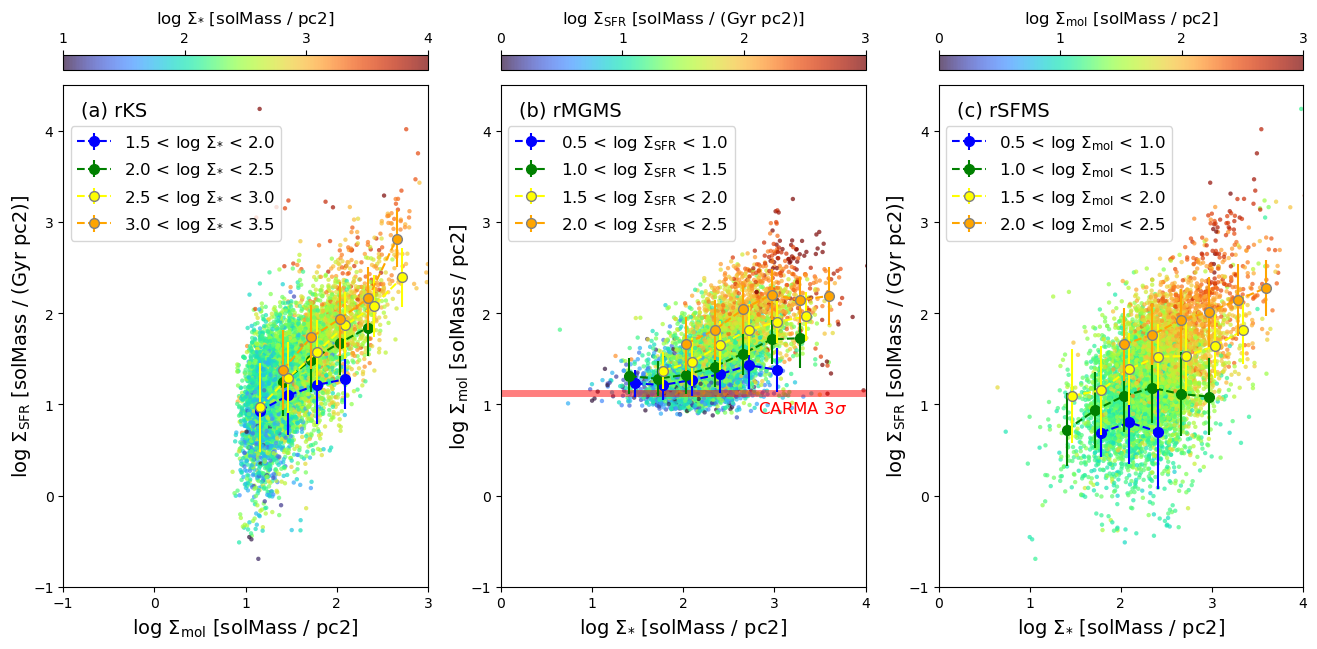

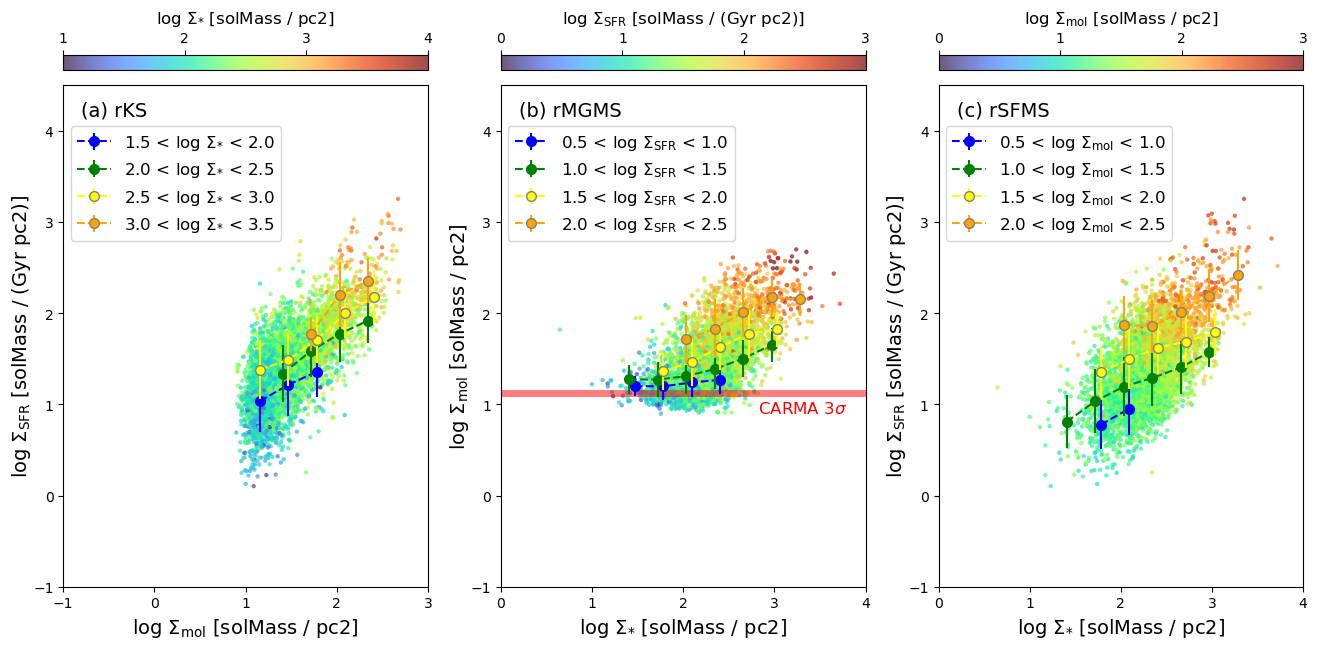

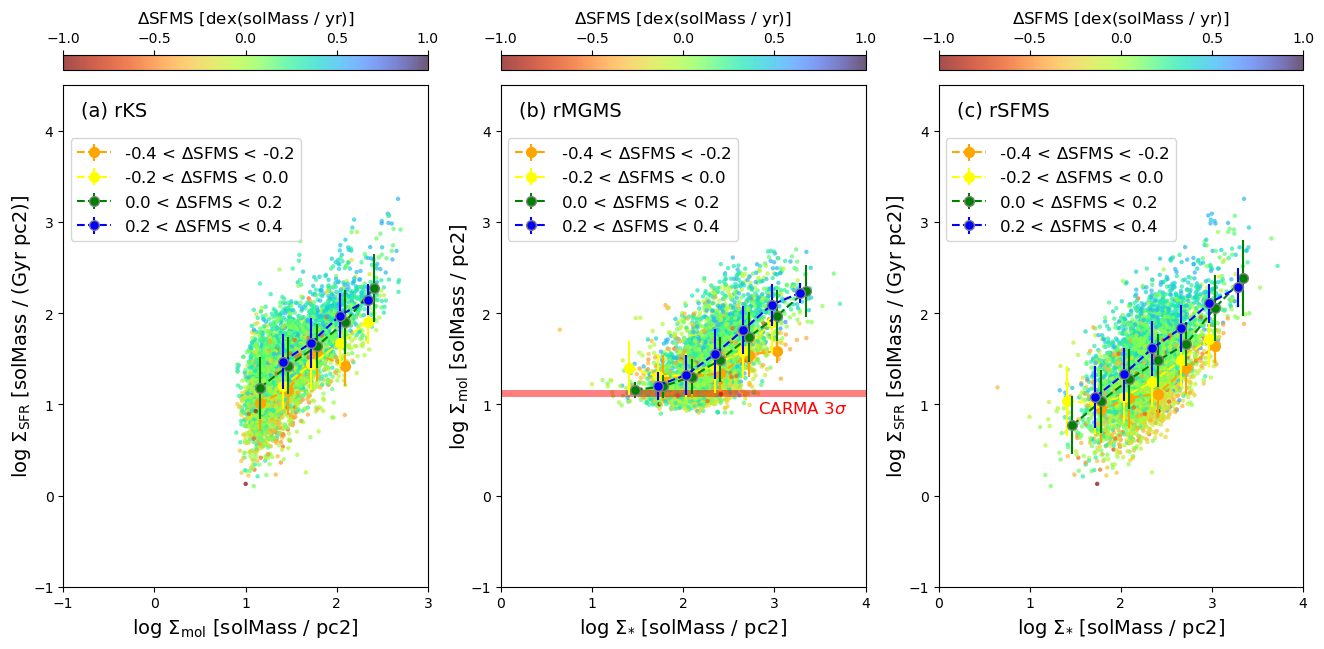

The three local relations plotted side by side (detections only, without and with BPT cut)¶

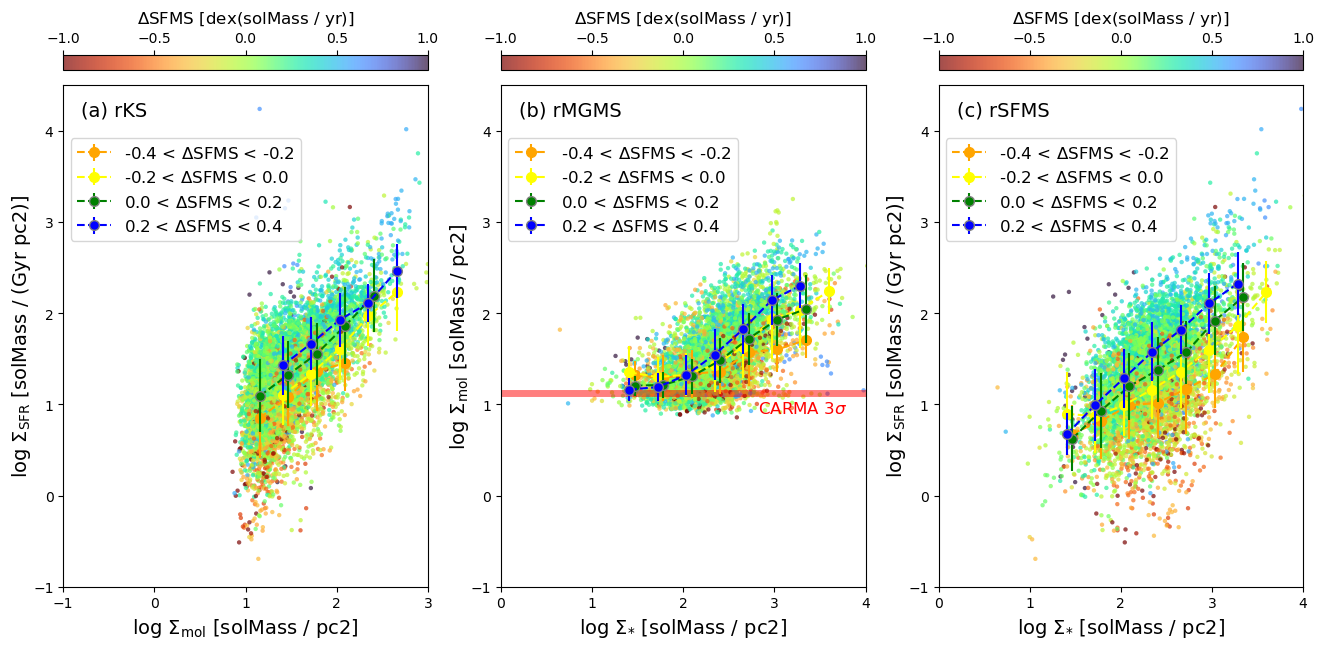

Color coded by the third parameter, or by the offset from the SFMS¶
[13]:
nmin = 10
for dodelms in [False, True]:
for bptsel in [False, True]:
if bptsel:
threedet = codet & sfdet & (fluxtab['sigstar_sm'] > 0) & (fluxtab['SF_BPT_sm'] == 1)
else:
threedet = codet & sfdet & (fluxtab['sigstar_sm'] > 0)
sig_mol = np.log10(fluxtab['sigmol'][threedet])
sig_star = np.log10(fluxtab['sigstar_sm'][threedet])
sig_sfr = np.log10(fluxtab['flux_sigsfr_adopt_sm'][threedet])
del_ms = fluxtab['delSFR'][threedet]
fig, axs = plt.subplots(1, 3, figsize=(16,8), sharey=False)
plt.subplots_adjust(wspace=0.2)
xval = [sig_mol, sig_star, sig_star]
yval = [sig_sfr, sig_mol, sig_sfr]
xlbl = [r'log $\Sigma_{\rm mol}$', r'log $\Sigma_{*}$', r'log $\Sigma_{*}$']
ylbl = [r'log $\Sigma_{\rm SFR}$', r'log $\Sigma_{\rm mol}$', r'log $\Sigma_{\rm SFR}$']
if not dodelms:
zval = [sig_star, sig_sfr, sig_mol]
zlbl = [r'log $\Sigma_{*}$', r'log $\Sigma_{\rm SFR}$', r'log $\Sigma_{\rm mol}$']
else:
zval = [del_ms, del_ms, del_ms]
zlbl = [r'$\Delta$SFMS', r'$\Delta$SFMS', r'$\Delta$SFMS']
if not dodelms:
cmap = 'turbo'
cols = ['blue', 'green', 'yellow', 'orange']
lobin = [1.5, 0.5, 0.5]
dbin = 0.5
vmin = [1.0, 0.0, 0.0]
vmax = [4.0, 3.0, 3.0]
else:
cmap = 'turbo_r'
cols = ['orange', 'yellow', 'green', 'blue']
lobin = [-0.4, -0.4, -0.4]
dbin = 0.2
vmin = [-1, -1, -1]
vmax = [ 1, 1, 1]
for i in range(len(xval)):
sc = axs[i].scatter(xval[i], yval[i], c=zval[i], s=10, cmap=cmap,
alpha=0.7, vmin=vmin[i], vmax=vmax[i])
print('Plotting {} vs {}'.format(ylbl[i],xlbl[i]))
bin0 = (zval[i] > lobin[i]) & (zval[i] < lobin[i]+1*dbin)
label0 = '{:.1f} < {} < {:.1f}'.format(lobin[i],zlbl[i],lobin[i]+1*dbin)
print('Points from bin0:',len(np.nonzero(bin0)[0]))
bin1 = (zval[i] > lobin[i]+1*dbin) & (zval[i] < lobin[i]+2*dbin)
label1 = '{:.1f} < {} < {:.1f}'.format(lobin[i]+1*dbin,zlbl[i],lobin[i]+2*dbin)
print('Points from bin1:',len(np.nonzero(bin1)[0]))
bin2 = (zval[i] > lobin[i]+2*dbin) & (zval[i] < lobin[i]+3*dbin)
label2 = '{:.1f} < {} < {:.1f}'.format(lobin[i]+2*dbin,zlbl[i],lobin[i]+3*dbin)
print('Points from bin2:',len(np.nonzero(bin2)[0]))
bin3 = (zval[i] > lobin[i]+3*dbin) & (zval[i] < lobin[i]+4*dbin)
label3 = '{:.1f} < {} < {:.1f}'.format(lobin[i]+3*dbin,zlbl[i],lobin[i]+4*dbin)
print('Points from bin3:',len(np.nonzero(bin3)[0]))
if i == 0:
axs[i].text(0.05,0.95,'(a) rKS',size=14,ha='left',va='center',transform=axs[i].transAxes)
if i == 1:
axs[i].text(0.05,0.95,'(b) rMGMS',size=14,ha='left',va='center',transform=axs[i].transAxes)
axs[i].axhline(1.12, ls='-', color='r', lw=5, alpha=0.5)
axs[i].text(3.8,0.9,'CARMA 3$\sigma$',ha='right',color='r', size=12)
elif i == 2:
axs[i].text(0.05,0.95,'(c) rSFMS',size=14,ha='left',va='center',transform=axs[i].transAxes)
xbin0, ybin0, ybin0_err, ycnt0 = xy2binned(xval[i][bin0], yval[i][bin0], bins=8,
log=False, range=[1,3.5])
axs[i].errorbar(xbin0[ycnt0>=nmin], ybin0[ycnt0>=nmin], yerr=ybin0_err[ycnt0>=nmin],
zorder=3, color=cols[0], marker='o', ms=7, ls='--', label=label0)
xbin1, ybin1, ybin1_err, ycnt1 = xy2binned(xval[i][bin1], yval[i][bin1], bins=8,
log=False, range=[1.25,3.75])
axs[i].errorbar(xbin1[ycnt1>=nmin], ybin1[ycnt1>=nmin], yerr=ybin1_err[ycnt1>=nmin],
zorder=4, color=cols[1], marker='o', ms=7, ls='--', label=label1)
xbin2, ybin2, ybin2_err, ycnt2 = xy2binned(xval[i][bin2], yval[i][bin2], bins=8,
log=False, range=[1,3.5])
axs[i].errorbar(xbin2[ycnt2>=nmin], ybin2[ycnt2>=nmin], yerr=ybin2_err[ycnt2>=nmin],
zorder=5, color=cols[2], mec='grey', marker='o', ms=7, ls='--', label=label2)
xbin3, ybin3, ybin3_err, ycnt3 = xy2binned(xval[i][bin3], yval[i][bin3], bins=8,
log=False, range=[1.25,3.75])
axs[i].errorbar(xbin3[ycnt3>=nmin], ybin3[ycnt3>=nmin], yerr=ybin3_err[ycnt3>=nmin],
zorder=6, color=cols[3], mec='grey', marker='o', ms=7, ls='--', label=label3)
axs[i].set_xlabel(xlbl[i]+' ['+str(xval[i].unit)+']',fontsize=14)
axs[i].set_ylabel(ylbl[i]+' ['+str(yval[i].unit)+']',fontsize=14,labelpad=0)
axs[i].legend(fontsize='large', loc=(0.02,0.69))
if i == 0:
axs[i].set_xlim(-1, 3)
else:
axs[i].set_xlim(0, 4)
axs[i].set_ylim(-1, 4.5)
axs[i].set_aspect('equal')
axs[i].xaxis.set_major_locator(MultipleLocator(1))
axs[i].yaxis.set_major_locator(MultipleLocator(1))
divider = make_axes_locatable(axs[i])
cax = divider.append_axes('top', size='3%', pad=0.15)
cbar = fig.colorbar(sc, cax=cax, orientation='horizontal')
if not dodelms:
cbar.ax.locator_params(nbins=3)
else:
cbar.ax.locator_params(nbins=4)
cbar.set_label(zlbl[i]+' ['+str(zval[i].unit)+']', size=12, labelpad=6)
cax.xaxis.set_label_position('top')
cax.xaxis.set_ticks_position('top')
outfile = 'threeviews_carma.pdf'
if bptsel:
outfile = outfile.replace('.pdf','_bptsel.pdf')
if dodelms:
outfile = outfile.replace('_carma','_carma_delms')
print(outfile)
plt.savefig(outfile, bbox_inches='tight')
plt.show()
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{\rm mol}$
Points from bin0: 1036
Points from bin1: 3707
Points from bin2: 1811
Points from bin3: 366
Plotting log $\Sigma_{\rm mol}$ vs log $\Sigma_{*}$
Points from bin0: 1450
Points from bin1: 2701
Points from bin2: 1903
Points from bin3: 495
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{*}$
Points from bin0: 115
Points from bin1: 3924
Points from bin2: 2246
Points from bin3: 670
threeviews_carma.pdf
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{\rm mol}$
Points from bin0: 747
Points from bin1: 2745
Points from bin2: 1011
Points from bin3: 109
Plotting log $\Sigma_{\rm mol}$ vs log $\Sigma_{*}$
Points from bin0: 726
Points from bin1: 1959
Points from bin2: 1502
Points from bin3: 354
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{*}$
Points from bin0: 61
Points from bin1: 2715
Points from bin2: 1479
Points from bin3: 373
threeviews_carma_bptsel.pdf
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{\rm mol}$
Points from bin0: 744
Points from bin1: 1698
Points from bin2: 1669
Points from bin3: 1739
Plotting log $\Sigma_{\rm mol}$ vs log $\Sigma_{*}$
Points from bin0: 744
Points from bin1: 1698
Points from bin2: 1669
Points from bin3: 1739
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{*}$
Points from bin0: 744
Points from bin1: 1698
Points from bin2: 1669
Points from bin3: 1739
threeviews_carma_delms.pdf
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{\rm mol}$
Points from bin0: 385
Points from bin1: 1038
Points from bin2: 1214
Points from bin3: 1468
Plotting log $\Sigma_{\rm mol}$ vs log $\Sigma_{*}$
Points from bin0: 385
Points from bin1: 1038
Points from bin2: 1214
Points from bin3: 1468
Plotting log $\Sigma_{\rm SFR}$ vs log $\Sigma_{*}$
Points from bin0: 385
Points from bin1: 1038
Points from bin2: 1214
Points from bin3: 1468
threeviews_carma_delms_bptsel.pdf

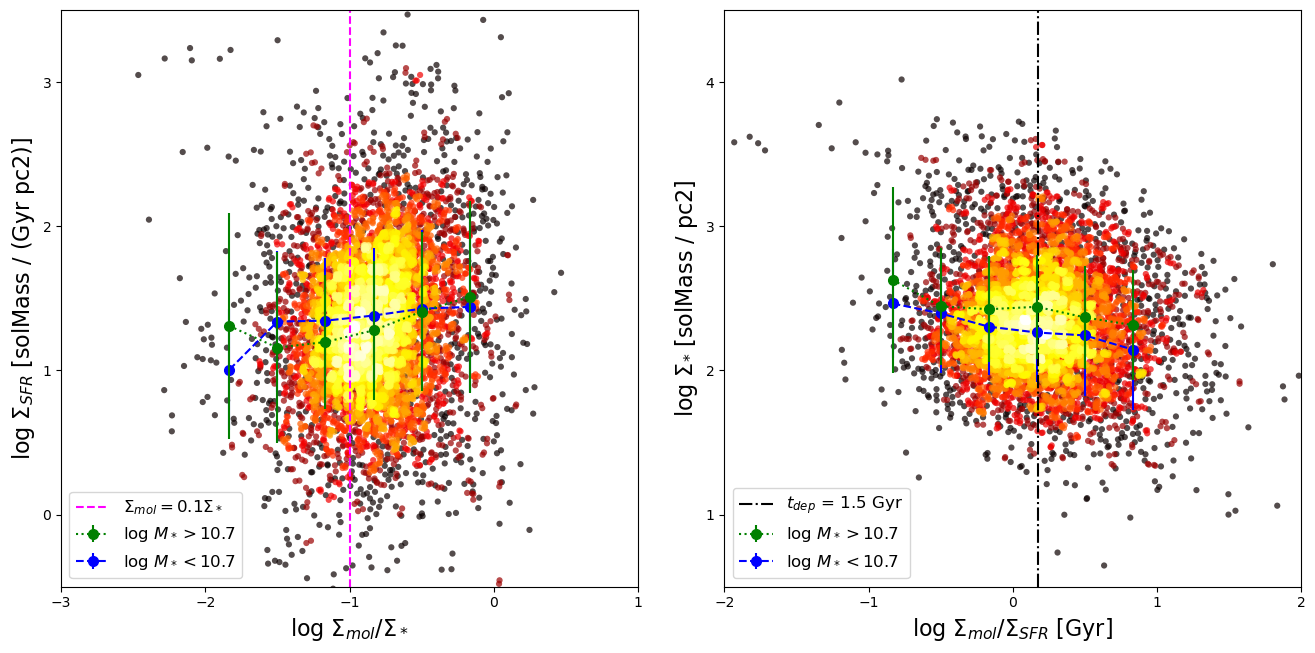

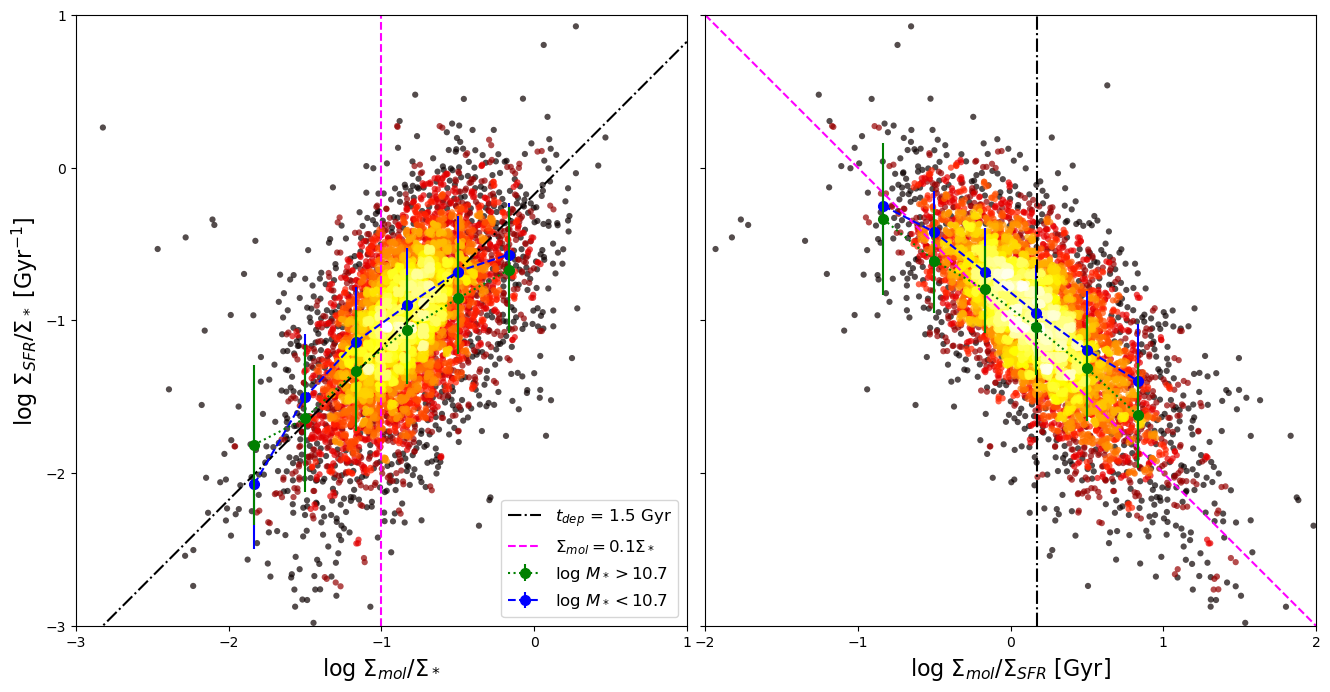

Further comparisons of the 3 surface density variables¶
[14]:
fig, axarr = plt.subplots(1, 2, figsize=(16,8), sharey=True)
plt.subplots_adjust(wspace=0.03)
xlbl = ['$\Sigma_{mol}$/$\Sigma_*$', '$\Sigma_{mol}$/$\Sigma_{SFR}$ [Gyr]']
xbinlim = [[-2,0], [-1,1]]
xlim = [[-3,1], [-2,2]]
for i, xcol in enumerate(['f_mol','t_dep']):
valid = twodet & (fluxtab['ssfr'] > 0) & (fluxtab[xcol] > 0)
x_det, y_det, z_det, *hist = xy2hist(fluxtab[xcol][valid],
fluxtab['ssfr'][valid], log=True)
axarr[i].scatter(x_det, y_det, c=z_det, s=20, cmap='hot', alpha=0.7)
himass = valid & (fluxtab['caMstars'] > 10.7)
print('Points from high-mass galaxies:',len(np.nonzero(himass)[0]))
lomass = valid & (fluxtab['caMstars'] <= 10.7)
print('Points from low-mass galaxies:',len(np.nonzero(lomass)[0]))
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab[xcol][himass],
fluxtab['ssfr'][himass], bins=6, range=xbinlim[i])
axarr[i].errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $M_*>10.7$')
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab[xcol][lomass],
fluxtab['ssfr'][lomass], bins=6, range=xbinlim[i])
axarr[i].errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $M_*<10.7$')
# Plot fiducial lines
xmod = np.linspace(xlim[i][0], xlim[i][1], num=10)
if i == 0:
tdepmod = xmod - np.log10(1.5)
axarr[i].plot(xmod, tdepmod, ls='-.', color='k', label='$t_{dep}$ = 1.5 Gyr')
axarr[i].axvline(-1, ls='--', color='magenta', label='$\Sigma_{mol} = 0.1\Sigma_*$')
axarr[i].legend(fontsize='large')
axarr[i].set_ylabel(r'log $\Sigma_{SFR}$/$\Sigma_*$ [Gyr$^{-1}$]',fontsize=16)
else:
axarr[i].axvline(np.log10(1.5), ls='-.', color='k')
fmolmod = -xmod - 1
axarr[i].plot(xmod, fmolmod, ls='--', color='magenta')
axarr[i].set_xlabel('log '+xlbl[i],fontsize=16)
axarr[i].set_xlim(xlim[i])
axarr[i].set_ylim(-3,1)
axarr[i].set_aspect('equal')
axarr[i].xaxis.set_major_locator(MultipleLocator(1))
axarr[i].yaxis.set_major_locator(MultipleLocator(1))
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912
[15]:
fig, axarr = plt.subplots(1, 2, figsize=(16,8))
plt.subplots_adjust(wspace=0.15)
xlbl = ['$\Sigma_{mol}$/$\Sigma_*$', '$\Sigma_{mol}$/$\Sigma_{SFR}$ [Gyr]']
xbinlim = [[-2,0], [-1,1]]
xlim = [[-3,1], [-2,2]]
ylim = [[-0.5,3.5], [0.5,4.5]]
xcols = ['f_mol', 't_dep']
ycols = ['flux_sigsfr_adopt_sm', 'sigstar_sm']
for i, xcol in enumerate(xcols):
valid = twodet & (fluxtab[ycols[i]] > 0) & (fluxtab[xcol] > 0)
x_det, y_det, z_det, *hist = xy2hist(fluxtab[xcol][valid],
fluxtab[ycols[i]][valid], log=True)
axarr[i].scatter(x_det, y_det, c=z_det, s=20, cmap='hot', alpha=0.7)
himass = valid & (fluxtab['caMstars'] > 10.7)
print('Points from high-mass galaxies:',len(np.nonzero(himass)[0]))
lomass = valid & (fluxtab['caMstars'] <= 10.7)
print('Points from low-mass galaxies:',len(np.nonzero(lomass)[0]))
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab[xcol][himass],
fluxtab[ycols[i]][himass], bins=6, range=xbinlim[i])
axarr[i].errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $M_*>10.7$')
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab[xcol][lomass],
fluxtab[ycols[i]][lomass], bins=6, range=xbinlim[i])
axarr[i].errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $M_*<10.7$')
# Plot fiducial lines
if i == 0:
axarr[i].axvline(-1, ls='--', color='magenta', label='$\Sigma_{mol} = 0.1\Sigma_*$')
axarr[i].set_ylabel(r'log $\Sigma_{SFR}$'+' ['+str(fluxtab[ycols[i]].unit)+']',fontsize=16)
else:
axarr[i].axvline(np.log10(1.5), ls='-.', color='k', label='$t_{dep}$ = 1.5 Gyr')
axarr[i].set_ylabel(r'log $\Sigma_{*}$'+' ['+str(fluxtab[ycols[i]].unit)+']',fontsize=16)
axarr[i].legend(fontsize='large',loc=3)
axarr[i].set_xlabel('log '+xlbl[i],fontsize=16)
axarr[i].set_xlim(xlim[i])
axarr[i].set_ylim(ylim[i])
axarr[i].set_aspect('equal')
axarr[i].xaxis.set_major_locator(MultipleLocator(1))
axarr[i].yaxis.set_major_locator(MultipleLocator(1))
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912

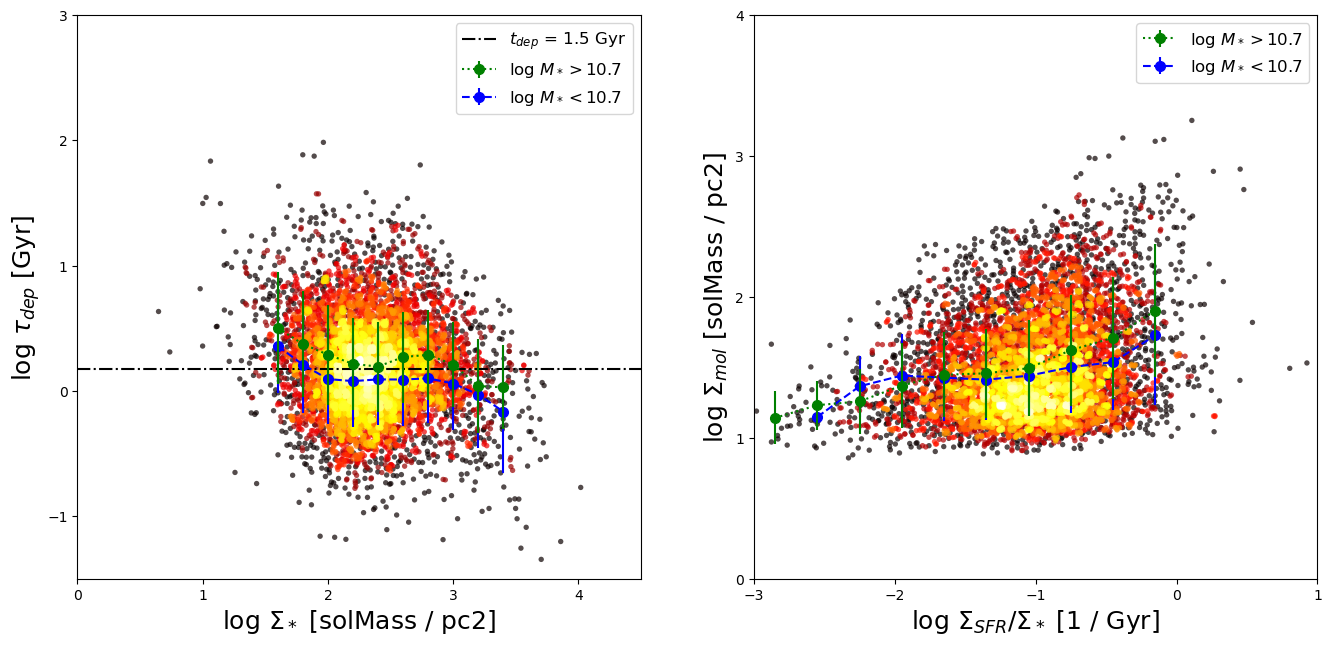

Depletion time vs. local stellar density or sSFR¶
[16]:
fig, axarr = plt.subplots(1, 2, figsize=(16,8))
xlbl = ['$\Sigma_*$', '$\Sigma_{SFR}$/$\Sigma_*$']
ycol = ['t_dep', 'sigmol']
xbinlim = [[1.5,3.5], [-3,0]]
for i, starcol in enumerate(['sigstar_sm','ssfr']):
# Select data to plot (must be loggable)
sstd_valid = twodet & (fluxtab[starcol]>0) & (fluxtab[ycol[i]]>0)
print('Number of valid, invalid values:',len(np.nonzero(sstd_valid)[0]),len(np.nonzero(~sstd_valid)[0]))
himass = sstd_valid & (fluxtab['caMstars'] > 10.7)
print('Points from high-mass galaxies:',len(np.nonzero(himass)[0]))
lomass = sstd_valid & (fluxtab['caMstars'] <= 10.7)
print('Points from low-mass galaxies:',len(np.nonzero(lomass)[0]))
x_det, y_det, z_det, *hist = xy2hist(fluxtab[starcol][sstd_valid],
fluxtab[ycol[i]][sstd_valid], log=True)
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab[starcol][himass],
fluxtab[ycol[i]][himass], bins=10, range=xbinlim[i])
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab[starcol][lomass],
fluxtab[ycol[i]][lomass], bins=10, range=xbinlim[i])
# Make the scatter plot
axarr[i].scatter(x_det, y_det, c=z_det, s=15, cmap='hot', alpha=0.7)
axarr[i].errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $M_*>10.7$')
axarr[i].errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $M_*<10.7$')
axarr[i].set_xlabel(r'log '+xlbl[i]+' ['+str(fluxtab[starcol].unit)+']',fontsize=18)
if i == 0:
axarr[i].axhline(np.log10(1.5), ls='-.', color='k', label='$t_{dep}$ = 1.5 Gyr')
axarr[i].set_xlim(0,4.5)
axarr[i].set_ylabel(r'log $\tau_{dep}$ ['+str(fluxtab[ycol[i]].unit)+']',fontsize=18)
axarr[i].set_ylim(-1.5,3)
else:
axarr[i].set_xlim(-3,1)
axarr[i].set_ylabel(r'log $\Sigma_{mol}$ ['+str(fluxtab[ycol[i]].unit)+']',fontsize=18)
axarr[i].set_ylim(0,4)
axarr[i].set_aspect('equal')
axarr[i].xaxis.set_major_locator(MultipleLocator(1))
axarr[i].yaxis.set_major_locator(MultipleLocator(1))
axarr[i].legend(fontsize='large')
Number of valid, invalid values: 7037 224088
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912
Number of valid, invalid values: 7037 224088
Points from high-mass galaxies: 4125
Points from low-mass galaxies: 2912

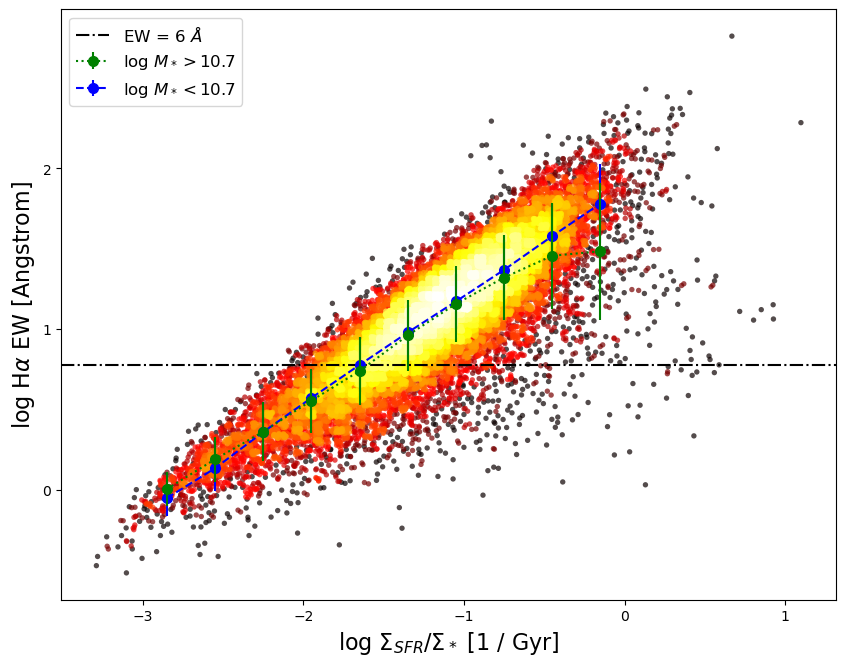

H\(\alpha\) equivalent width vs. local sSFR¶
[17]:
# Select data to plot (must be loggable)
ewvalid = sfdet & (fluxtab['ssfr']>0) & (abs(fluxtab['EW_Halpha_sm'])>0)
print('Number of valid, invalid values:',len(np.nonzero(ewvalid)[0]),len(np.nonzero(~ewvalid)[0]))
himass = ewvalid & (fluxtab['caMstars'] > 10.7)
print('Points from high-mass galaxies:',len(np.nonzero(himass)[0]))
lomass = ewvalid & (fluxtab['caMstars'] <= 10.7)
print('Points from low-mass galaxies:',len(np.nonzero(lomass)[0]))
x_det, y_det, z_det, *hist = xy2hist(fluxtab['ssfr'][ewvalid],
abs(fluxtab['EW_Halpha_sm'][ewvalid]), log=True)
xhi_bin, yhi_bin, yhi_err, yhi_cnt = xy2binned(fluxtab['ssfr'][himass],
abs(fluxtab['EW_Halpha_sm'][himass]), bins=10, range=[-3,0])
xlo_bin, ylo_bin, ylo_err, ylo_cnt = xy2binned(fluxtab['ssfr'][lomass],
abs(fluxtab['EW_Halpha_sm'][lomass]), bins=10, range=[-3,0])
# Make the scatter plot
fig, ax = plt.subplots(figsize=(10,8))
ax.scatter(x_det, y_det, c=z_det, s=15, cmap='hot', alpha=0.7)
ax.errorbar(xhi_bin, yhi_bin, yerr=yhi_err, zorder=3,
color='green', marker='o', ms=7, ls=':', label='log $M_*>10.7$')
ax.errorbar(xlo_bin, ylo_bin, yerr=ylo_err, zorder=2,
color='blue', marker='o', ms=7, ls='--', label='log $M_*<10.7$')
ax.set_xlabel(r'log $\Sigma_{SFR}$/$\Sigma_*$ ['+str(fluxtab['ssfr'].unit)+']',fontsize=16)
ax.set_ylabel(r'log H$\alpha$ EW ['+str(fluxtab['EW_Halpha_sm'].unit)+']',fontsize=16)
ax.set_aspect('equal')
ax.axhline(np.log10(6), ls='-.', color='k', label='EW = 6 $\AA$')
ax.xaxis.set_major_locator(MultipleLocator(1))
ax.yaxis.set_major_locator(MultipleLocator(1))
ax.legend(fontsize='large')
Number of valid, invalid values: 24277 206848
Points from high-mass galaxies: 12124
Points from low-mass galaxies: 12153
[17]:
<matplotlib.legend.Legend at 0x17ff87250>
[ ]:
